Cette antenne se comporte comme une demi-onde verticale rayonnante,
alimentée par un quart d'onde.
Par rapport à l'antenne quart d'onde le gain
est d'environ 1 point en réception et la puissance rayonnée est près de 4 fois
celle utilisée à en émission.
La réalisation est très économique à l'aide d'un tube isolant d'un diamètre
d'environ 15mm pour maintenir l'écartement (utilisation très courante par les
électriciens).

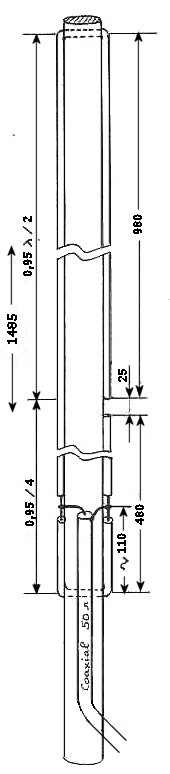

Reproduite ci-contre comme elle a été décrite dans de nombreuses
publications, cela n'appelle aucun commentaire.
Cependant, au cas où les dimensions seraient peu lisibles sur cette page,
en voici la liste :
- Dimension totale de l'élément rayonnant pour la bande 144/146 Mhz : 1485mm
- Partie inférieure : 480mm
- Coupure d'environ 25mm
- Branchements du coaxal à règler au ROSmètre
- Partie supérieure : 980mm

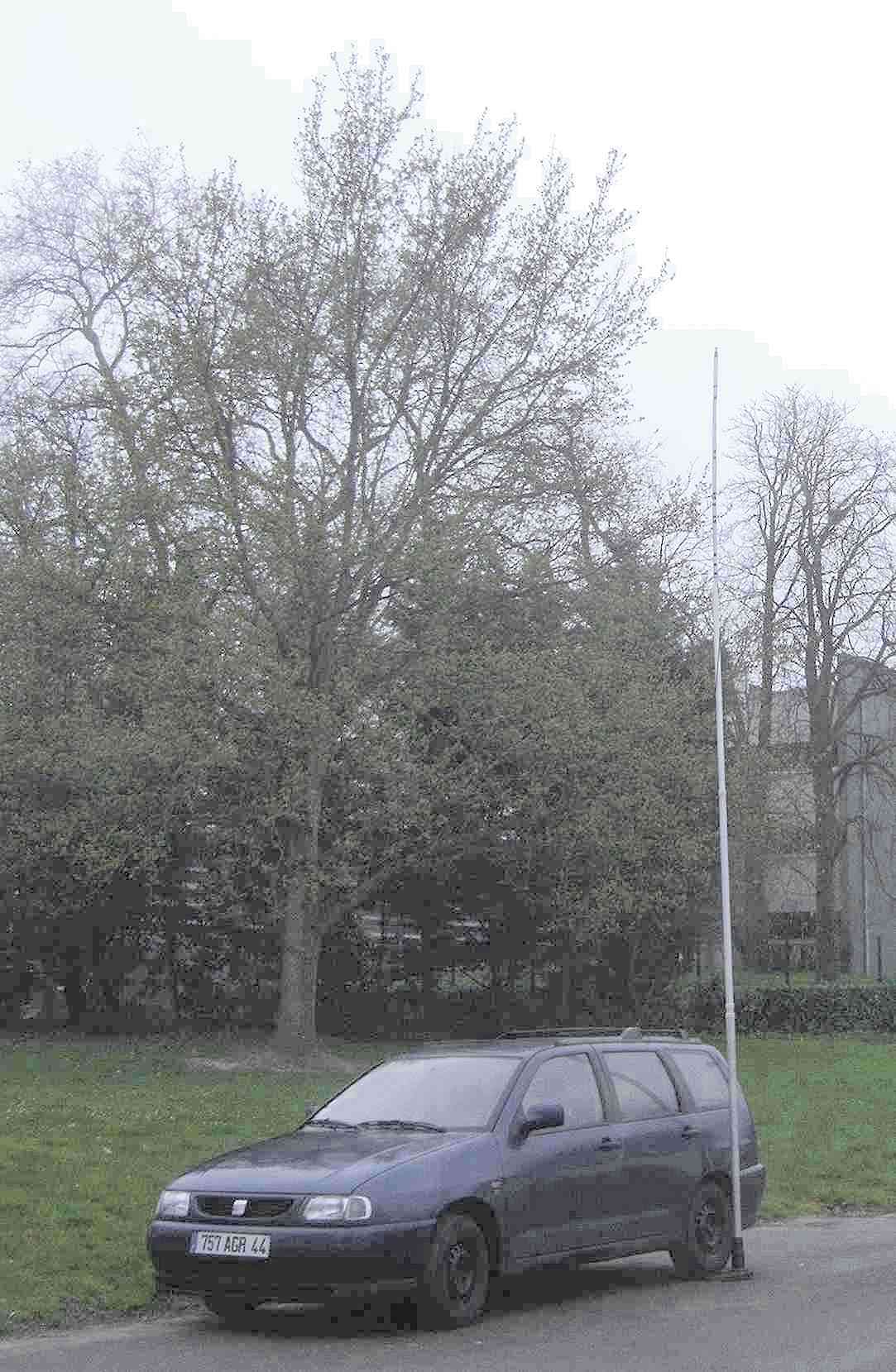

Bravo à Joël F8EZZ pour sa réalisation qui lui permet de trafiquer dans la nature
en portable et merci de m'avoir autorisé à publier sa photo.
A ceux qui ne seraient pas rebutés par une
hauteur de 8 mètres (dimensions transposées : inversement proportionnelles
à la fréquence), il est certain que son utilisation sur la bande
28 Mhz donnerait certainement d'excellents résultats.
